Zubehör für 3D Taster

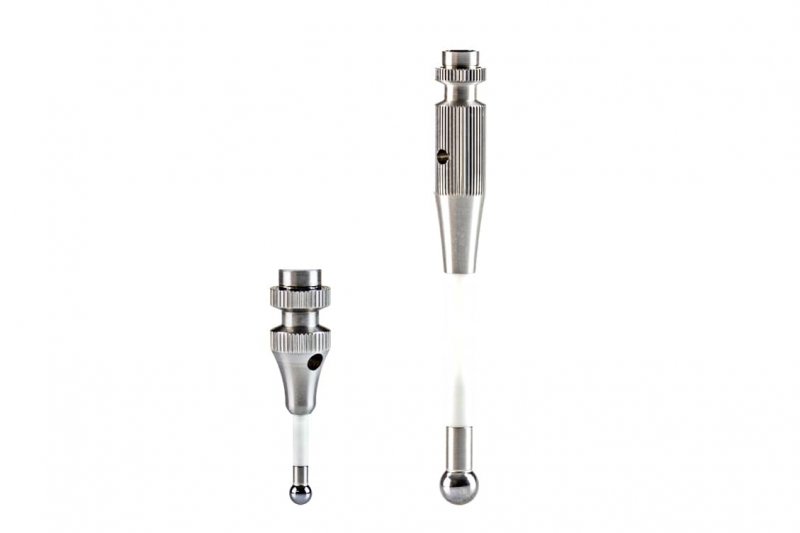

Unsere Ersatzteile sind universell für alle unsere 3D-Taster-Modelle verwendbar. Unsere Tasteinsätze verfügen über Sollbruchstellen zum Schutz des Tasters. Im Falle eines Crashs bricht der Keramikteil oder der Tasteinsatz bricht an Verjüngung oberhalb des Keramikteils ab. Die Hartmetallkugel sorgt für präzises Antasten. Jeder 3D Taster - bis auf den DREHplus - wird mit einem Keramiktasteinsatz mit Kugeldurchmesser 3 mm ausgeliefert, Art.Nr. 00163C003. Dieser, sowie ein verlängerter Tasteinsatz mit Kugeldurchmesser 6 mm, Art.Nr. 00163C006, sind als Ersatzteil erhältlich.

Der Tasteinsatz des 3D Tasters DREHplus verfügt über einen patentierten konischen Tastkörper. Mit diesem tasten Sie direkt auf die Spindelmitte sowohl in der X-Achse als auch in der Y-Achse.

Wichtig: Achten Sie beim Wechsel des Tasteinsatzes darauf, die Dichtung nicht zu beschädigen! Eine genaue Beschreibung zum Tasteinsatzwechsel und Einstellen des Rundlaufs finden Sie in der Bedienungsanleitung.





Tiefe extrem mit dem Tasteinsatz Ø56 mm!
Der Durchmesser des Tasteinsatzes Ø56 mm ist größer als das Gehäuse des 3D Tasters. Dies ermöglicht das Antasten in nahezu endloser Tiefe und eröffnet neue Möglichkeiten. Durch die Verwendung schlanker Werkzeugaufnahmen zum Spannen des 3D Tasters (deren Durchmesser kleiner als Ø50 mm ist), können Sie die Tiefe quasi beliebig erweitern. Ermitteln Sie die Werkstückposition und fahren die Parallelität ab - und das in nahezu endlosen Tiefen. Wir empfehlen die Verwendung dieses Tasteinsatzes ausschließlich in Kombination mit unseren SLIMplus-Modellen.
